您现在的位置:产品中心>>爆炸环境防爆门禁>>电控锁防爆互锁联动门

Exia[ia]IICT6 标志防爆互锁门系统

MY-LI-DKS 电控锁常闭型防爆互锁联动门系统
      MY-LI-DKS 电控锁防爆互锁联动门Exia[ia]IICT6防爆标志, 由安装在危险区的防爆电控锁、防爆开关指示面板、防爆门磁和安装在安全区的控制器、安全栅、电源等组成,为常闭型设计可应用在最危险的乙炔、氢气等爆炸性危险气体环境,可向下应用在IIBT4、IIBT6环境和IICT3、IICT5环境。
    电控锁防爆互锁联动门断电门也不会自动打开,门内锁体集成紧急按钮按下即可开门,符合消防规范。适用于制药、化工、军工、高危品库、弹药库等即时断电也需要上锁的洁净区气闸室、缓冲间和危险隔离区。

  一、电器设备基本防爆知识
1、爆炸性物质的分类

2、危险场所的等级划分

3、电器设备最高温度组别

防爆门禁爆炸性物质的分类、分级和分组 防爆门禁危险场所的区域等级划分 防爆门禁电器设备的最高表面温度组别
二、MY-LI-DKS 电控锁防爆互锁联动门系统概述
    MY-LI-DKS电控锁防爆互锁联动门常闭型设计,对互锁联动门的数量没有任何限制,可以做到2门互锁、3门互锁到任意扇门互锁,当任意一扇门打开时,其他门无法开门,配合防爆开关指示面板,可以直观的查看其他门状态,本门是否可以打开,有效防止因未开门引起的人员受伤和其他机械部分受损。防爆互锁联动门系统由安装在危险区的防爆电控锁、防爆门磁、防爆开关指示面板和安装在安全区的互锁控制器、安全栅、电源组成。也可用门禁控制器替换互锁控制器,增加防爆读卡器实现刷卡开门,记录刷卡开门数据。
    MY-LI-DKS电控锁防爆互锁联动门系统,采用本安防爆产品,防爆标志可达到最高的Exia[ia]IICT6,可以安装在最危险的乙炔、氢气及其他气体环境,可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IICT3、IIBT4、IIBT5、IIBT6、IICT1、IICT2、IICT3、IICT4、IICT5气体环境,广泛应用于制药厂洁净区缓冲间、军工单位危险隔离区、各种防爆缓冲区。

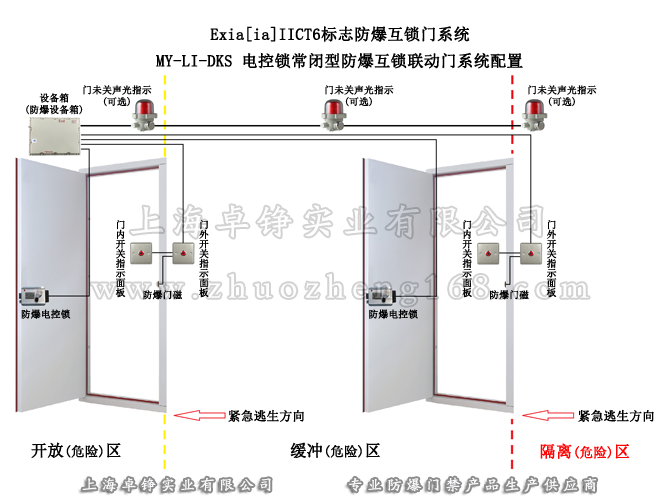

三、MY-LI-DKS 防爆互锁联动门系统组成连接示意图
防爆互锁门 防爆互锁联动门
电控锁常闭型防爆互锁联动门系统
四、MY-LI-DKS 防爆互锁联动门基础配置相关产品介绍及参数

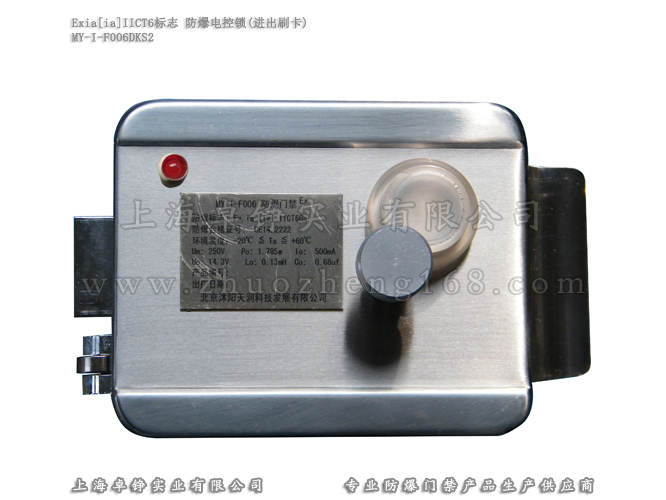

防爆电控锁   1、MY-I-F006DKS2 防爆电控锁
电控锁具有安全性高的特点,断电也会处于锁门状态,正常状态下转动旋钮开门,断电时门外使用钥匙开门,门内破坏锁体集成的紧急按钮易碎盖帽,按下按钮即可开门,符合消防规范。
安装形式 固定门框 活动门扇 左内开门 左外开门 右内开门 右外开门
安装方式 表面安装  驱动电源 5VDC/140mA  外观尺寸:160×104×36mm
安全栅 防爆安全栅   2、MY-I-F006AQS 安全栅
与标准单片开关安装方式相同可容易安装在卡槽上
外观尺寸 75×82×23mm
防爆门磁开关   3、Ex-MC36 防爆闭门感应器
磁感接近式,当磁铁端接近开关端至30mm时信号输出常闭,当2者距离超过30mm时信号输出常开。
安装方式 嵌入式  外观尺寸 Φ23×23mm  固定孔径 Φ19mm
防爆互锁联动门控制面板   4、Ex-SL01 防爆开关指示面板
防爆开关指示面板集成了红、绿双色指示灯和紧急开门按钮,安装在需要互锁联动门的门内和门外,当指示灯显示红色时说明有其它门被打开,本扇门不能开启,当指示灯显示绿色时说明其它门均关闭,本门可以正常开启,在出现紧急状况时按下中间按钮,指示灯显示绿色所有门可以同时打开。
安装方式 表面安装  驱动电源 12VDC/100mA  外观尺寸:86×86×30mm
五、MY-LI-DKS 防爆互锁联动门其他可选产品介绍及参数
防爆声光报警器   1、防爆声光报警器
防爆声光报警器安装在隔离区门内、缓冲区和开放区门外,当门未关上时发出声光报警,提醒进出门人员关门,以防止其他联动的门无法开锁。
安装形式 吊装 立装 壁装  防爆等级 ExdⅡBT6 / ExdⅡCT6(根据需要选择)
安装方式 表面安装  驱动电源 12VDC/260mA   外观尺寸 220×Φ137mm
防爆设备箱 隔爆箱   2、隔爆设备箱
隔爆设备箱是防爆行业的重要设备,安装在爆炸危险区内,在隔爆箱内行成一个安全区。防爆互锁联动门的控制器、安全栅、供电电源转换器等一些配套设备,是非防爆产品需要安装在安全区,如果开放区域同样也存在爆炸性危险气体,就需要采用隔爆设备箱安装非防爆设备。
安装形式 壁装    防爆等级 铸铝ExdⅡBT6 / 不锈钢ExdⅡCT6(根据需要选择)
安装方式 表面安装  外观尺寸 300×200×150mm--800×600×200mm(根据需要选择)
返回 爆炸环境防爆门禁   下一页 电磁锁防爆电子互锁门
