Exib[ib]IIBT6 标志防爆门禁系统
MY-I-F005 防爆磁力锁门禁系统 |
| |
280KG级防爆磁力锁门禁系统 |
|
| |

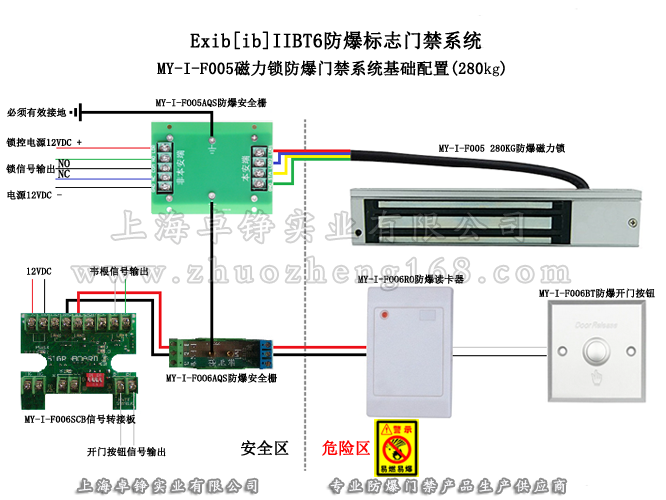

MY-I-F005 防爆磁力锁门禁系统,Exib[ib]IIBT6防爆标志， 由安装在危险区的防爆磁力锁、防爆读卡器、防爆开门按钮和安装在安全区的门禁控制器、安全栅、电源等组成基本配置，可应用在非乙炔、氢气的其他气体环境，可向下应用在IIBT4、IIBT6环境。根据客户实际需求也可加装联动控制面板，配置成多门互锁联动防爆门禁。
磁力锁防爆门禁系统断电自动开锁，适用于制药厂、军工企业、化工厂、油库、气库、高危品仓库、化学实验室、油气管道阀门间等危险气体环境。 |
|
| |
一、电器设备基本防爆知识 |
|

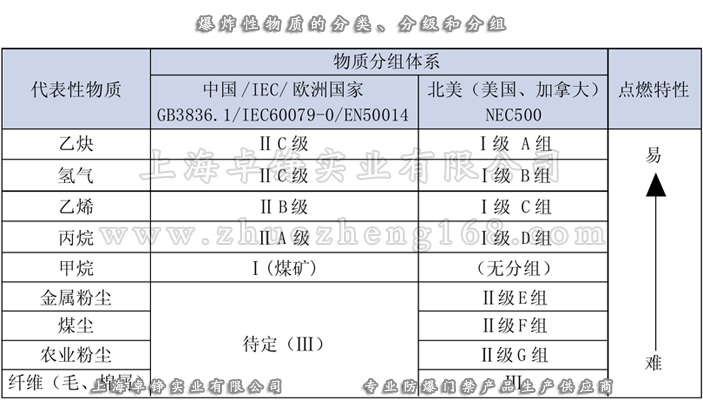

| 1、爆炸性物质的分类 |

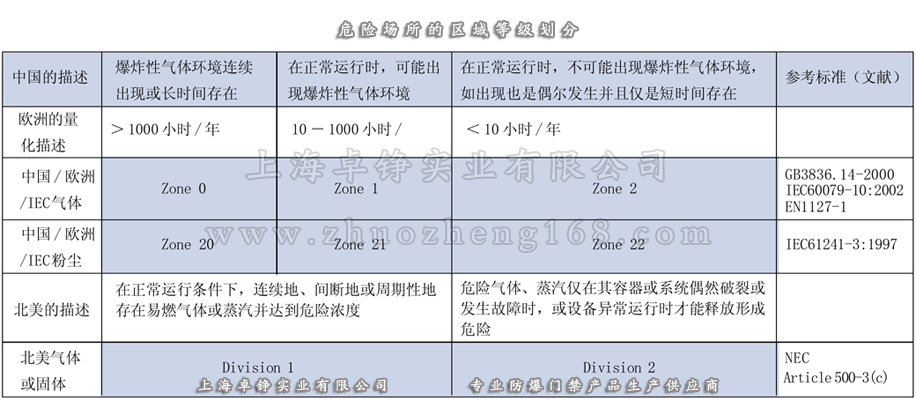

2、危险场所的等级划分 |

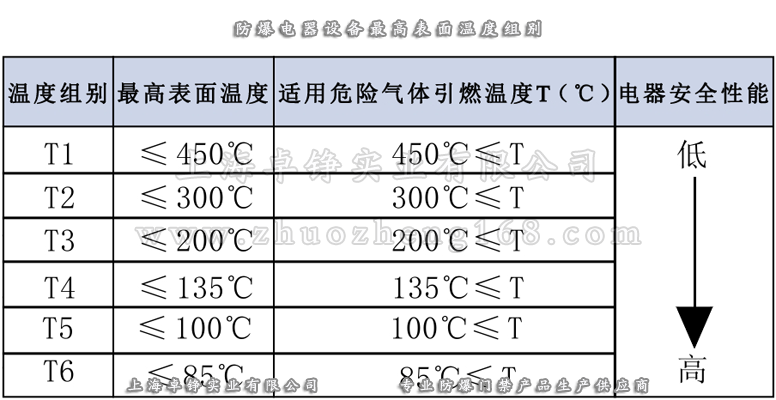

3、电器设备最高温度组别 |
 |
 |
 |
| 二、MY-I-F005本安防爆磁力锁门禁系统概述 |
| 目前的防爆门禁有隔爆防爆[ib]和本安防爆[ia]2种。隔爆系统施工方式有2种，采用隔爆管路或防爆线材，这2种施工方式相对复杂和需要较高成本。本安防爆在布线施工上则相对简易，只需要对线路做简单的防护即可，MY-I-F005防爆磁力锁门禁系统全部产品均为本安防爆，防爆标志为Exib[ib]IIBT6，可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IICT3、IIBT4、IIBT5气体环境，广泛应用于制药、化工、军工等各种防爆区。 |
| 三、MY-I-F005本安防爆磁力锁门禁系统设计生产技术标准 |
GB 3836.1—2000 爆炸性气体环境用电气设备第1部分：通用要求
GB 3836.4—4000 爆炸性气体环境用电气设备第4部分：本质安全型“i”
GB 4208—1993 外壳防护等级（IP代码）
GB 10111—1988 利用随机数骰子进行随机抽样的方法
GB 9969.1—88 工业产品使用说明书总则 |
| 四、MY-I-F005防爆门禁基础配置相关产品介绍及参数
|
 |
1、联网门禁控制器
海量存储 可授权2万张注册卡，可以脱机存储10万条刷卡记录，掉电数据不丢失。
实时监控 实时显示开门信息，可显示开门人员照片,快速查询进门人数和进门区域，电子地图实时显示门状态和开门时间，门长时间未关报警提示。
开门方式 可设置单卡开门，多卡开门(1+N张卡)，群组卡开门，多门联动互锁
通讯方式 TCP/IP 电源功耗 12VDC/100mA |
 |

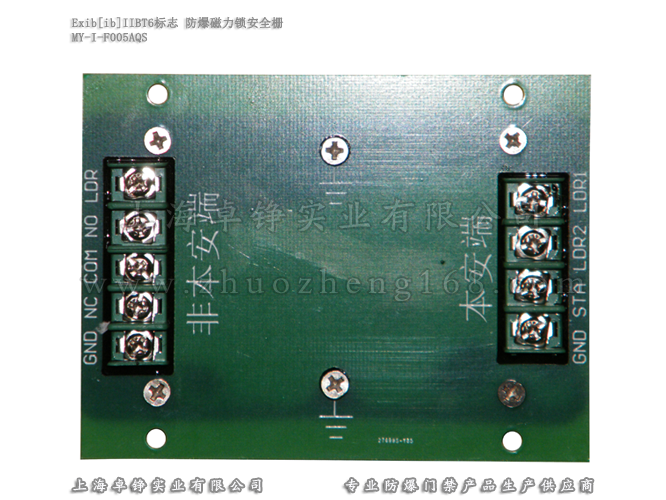

2、MY-I-F005AQS 磁力锁安全栅
由多路安全栅灌装组合而成。
外观尺寸120×90×30mm |
 |

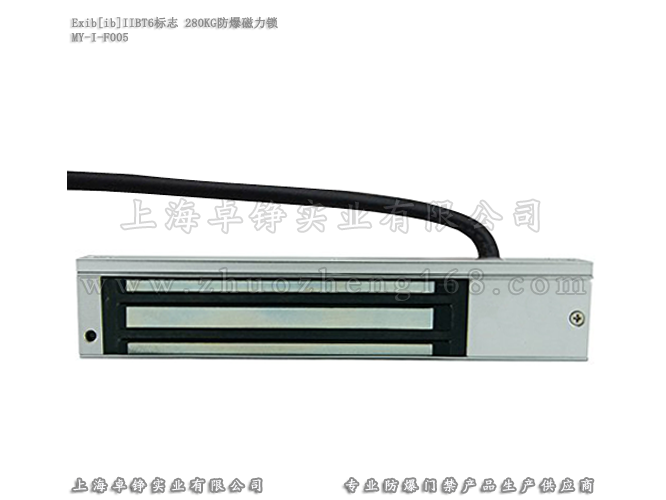

3、MY-I-F005 280KG防爆磁力锁
MY-I-F005 280KG防爆电磁锁，由防爆电磁锁和防爆安全栅组成。采用本安设计，电磁锁安装在危险区，安全栅放置在安全区或隔爆箱内，电磁锁至安全栅采用4线制布线(含锁信号)，安全栅至控制设备采用4线制布线(含锁信号)，管线配置简单适当防护即可。
MY-I-F005 280KG防爆电磁锁，断电开锁符合消防规范，安装方式与普通电磁锁相似，适合各种门体、箱体安装，配合ZL形安装支架可安装在各种标准门体、箱体或非标场合。
吸合拉力280KG 安装方式 表面安装
驱动电源 12VDC/1000mA 外观尺寸：250×52×40mm（含吸板厚度） |
 |

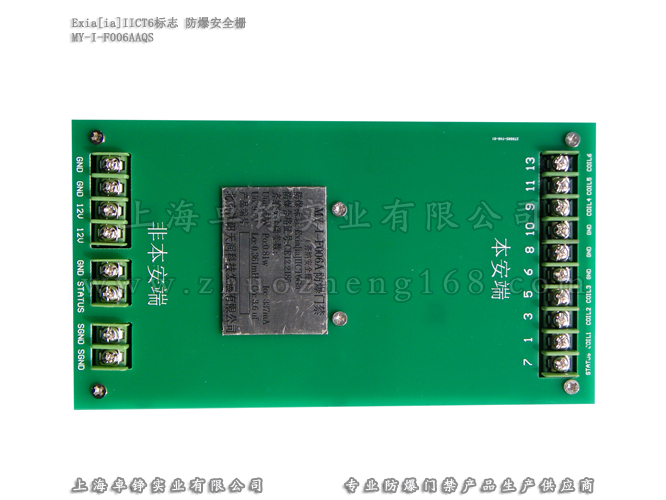

4、MY-I-F006AQS 读卡器安全栅
与标准单片开关安装方式相同可容易安装在卡槽上
外观尺寸 75×82×23mm |
 |

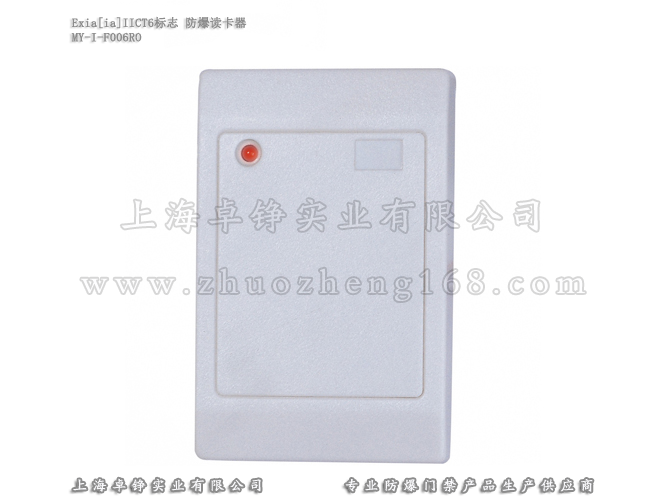

5、MY-I-F006R0 防爆读卡器
读卡距离 |
>10mm |
读卡类型 |
IC/ID |
通讯距离 |
≥200m |
信号输出 |
485/韦根26、32、34 |
供电电源 |
12VDC/70mA |
外观尺寸 |
76×114×16mm |
|
 |

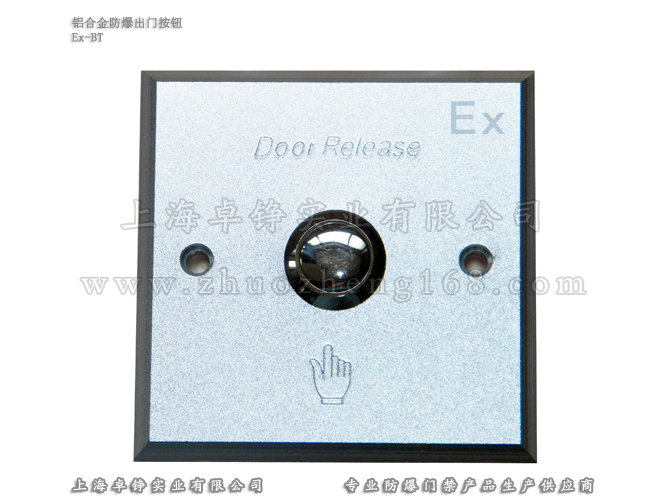

6、出门开关
不锈钢材质
外观尺寸 115×900×60mm |
|
| 五、MY-I-F005防爆磁力锁门禁系统可选配置产品介绍
|
 |

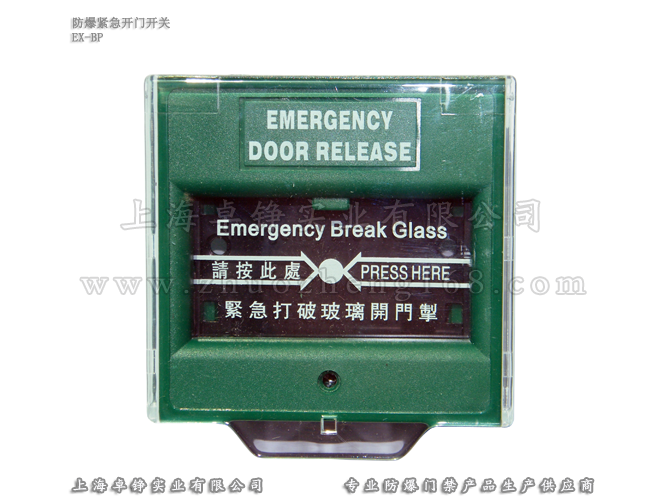

1、紧急开门开关
防止系统软件硬件故障导致无法开门人员被锁，按断表面玻璃即可开门。
安装方式 明装或半埋式 外观尺寸 86×86×51mm |
|
|
