您现在的位置:产品中心>>爆炸环境防爆门禁>>磁力锁防爆互锁联动门

Exib[ib]IIBT6 标志防爆联动门系统

MY-LI-CLS 磁力锁常开型防爆联动互锁门系统
      MY-LI-DKS 电控锁防爆互锁联动门Exia[ia]IICT6防爆标志, 由安装在危险区的防爆电控锁、防爆开关指示面板、防爆门磁和安装在安全区的控制器、安全栅、电源等组成,为常闭型设计可应用在最危险的乙炔、氢气等爆炸性危险气体环境,可向下应用在IIBT4、IIBT6环境和IICT3、IICT5环境。
    电控锁防爆互锁联动门断电门也不会自动打开,门内锁体集成紧急按钮按下即可开门,符合消防规范。适用于制药、化工、军工、高危品库、弹药库等即时断电也需要上锁的洁净区气闸室、缓冲间和危险隔离区。

  一、电器设备基本防爆知识
1、爆炸性物质的分类

2、危险场所的等级划分

3、电器设备最高温度组别

防爆门禁爆炸性物质的分类、分级和分组 防爆门禁危险场所的区域等级划分 防爆门禁电器设备的最高表面温度组别
二、MY-LI-CLS 磁力锁防爆联动互锁门系统概述
    MY-LI-CLS 磁力锁防爆联动互锁门常开型设计,对联动互锁门的数量没有任何限制,可以做到2门互锁、3门互锁到任意扇门互锁。正常状态下所有门不通电上锁推门即开,当任意一扇门打开时,其他门通电上锁无法开门,配合防爆开关指示面板,可以直观的查看其他门状态,本门是否可以打开,有效防止因未开门引起的人员受伤和其他机械部分受损,在出现紧急状况时按下开关指示面板中间按钮,所有门可以同时打开。防爆互锁联动门由安装在危险区的防爆磁力锁、防爆门磁、防爆开关指示面板和安装在安全区的互锁控制器、安全栅、电源组成,也可用门禁控制器替换互锁控制器,增加防爆读卡器实现刷卡开门,记录刷卡开门数据。
    MY-LI-CLS 磁力锁防爆联动互锁门系统,采用本安防爆产品,防爆标志为的Exib[ib]IIBT6,可以安装在非乙炔、氢气的其他气体环境,可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IICT3、IIBT4、IIBT5气体环境,广泛应用于制药厂净化风淋室、洁净区缓冲间、军工单位危险隔离区、各种防爆缓冲区。

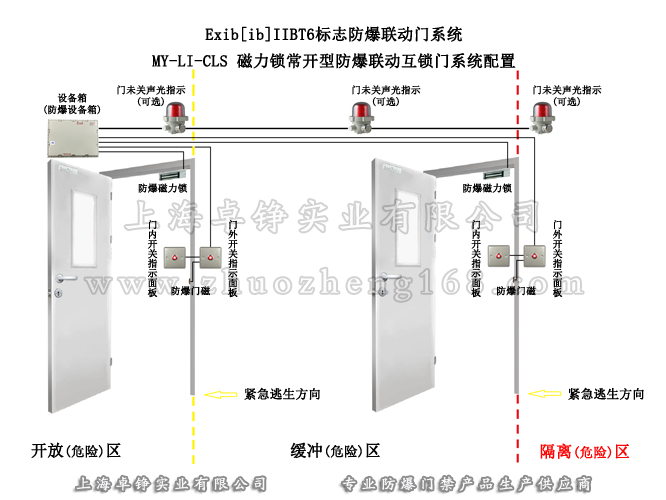

三、MY-LI-CLS 磁力锁防爆联动互锁门系统组成连接示意图
防爆联动门 防爆联动互锁门
磁力锁常开型防爆联动互锁门系统
四、MY-LI-CLS 磁力锁防爆联动互锁门基础配置相关产品介绍及参数
防爆磁力锁   1、MY-I-F005 防爆磁力锁
MY-I-F005 280KG吸合力防爆磁力锁,由防爆磁力锁和防爆安全栅组成。采用本安设计,磁力锁安装在危险区,安全栅放置在安全区或隔爆箱内,磁力锁至安全栅采用4线制布线(含锁信号),安全栅至控制设备采用4线制布线(含锁信号),管线配置简单适当防护即可。
安装形式 吊装、壁装
安装方式 表面安装  驱动电源 12VDC/1200mA  外观尺寸:250×52×40mm(含锁吸板)
安全栅 防爆安全栅   2、MY-I-F006AQS 安全栅
由3路独立安全栅组合,采用高散热胶密封而成,耐温性能高使用寿命长。
外观尺寸120×90×30mm
防爆门磁   3、Ex-MC36 防爆闭门感应器
磁感接近式,当磁铁端接近开关端至30mm时信号输出常闭,当2者距离超过30mm时信号输出常开。
安装方式 嵌入式  外观尺寸 Φ23×23mm  固定孔径 Φ19mm

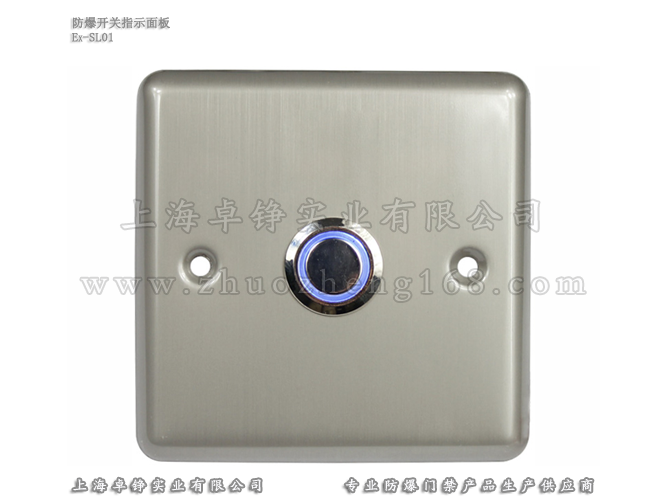

防爆互锁联动门控制面板   4、Ex-SL01 防爆开关指示面板
防爆开关指示面板集成了红、绿双色指示灯和紧急开门按钮,安装在需要互锁联动门的门内和门外,当指示灯显示红色时说明有其它门被打开,本扇门不能开启,当指示灯显示绿色时说明其它门均正常关闭,本门可以正常开启,在出现紧急状况时按下中间按钮,指示灯显示绿色所有门可以同时打开。
安装方式 表面安装  驱动电源 12VDC/100mA  外观尺寸:86×86×45mm
五、MY-LI-CLS 防爆联动互锁门其他可选产品介绍及参数

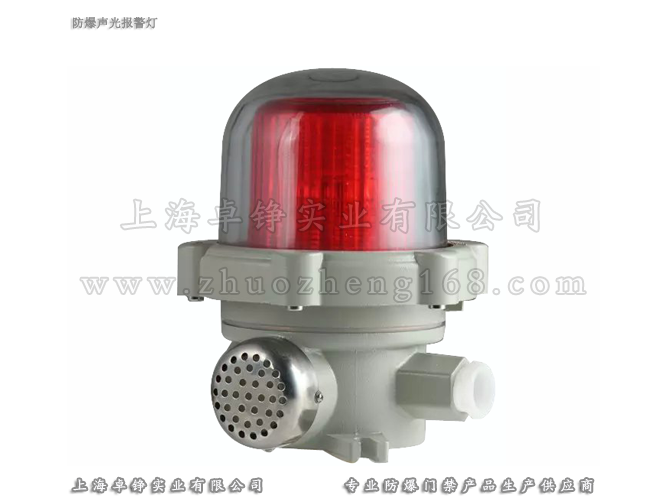

防爆声光报警器   1、防爆声光报警器
防爆声光报警器安装在隔离区门内、缓冲区和开放区门外,当门未关上时发出声光报警,提醒进出门人员关门,以防止其他联动的门无法开门。
安装形式 吊装 立装 侧装  防爆等级 ExdⅡBT6
安装方式 表面安装  驱动电源 12VDC/260mA   外观尺寸 220×Φ137mm
隔爆箱 防爆设备箱   2、隔爆设备箱
隔爆设备箱是防爆行业的重要设备,安装在爆炸危险区内,在隔爆箱内行成一个安全区。防爆联动互锁门的控制器、安全栅、供电电源转换器等一些配套设备,是非防爆产品需要安装在安全区,如果开放区域同样也存在爆炸性危险气体,就需要采用隔爆设备箱安装非防爆设备。
安装形式 侧装    防爆等级 铸铝 ExdⅡBT6
安装方式 表面安装  外观尺寸 300×200×150mm--800×600×200mm(根据需要选择)
