Exia[ia]IICT6 标志防爆门禁系统
MY-I-F006 防爆电控锁门禁系统 |
| |

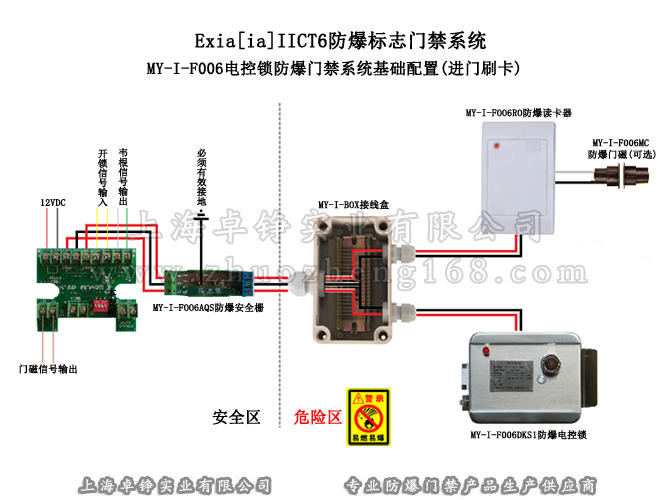

进门刷卡型系统图（基础配置） |
>

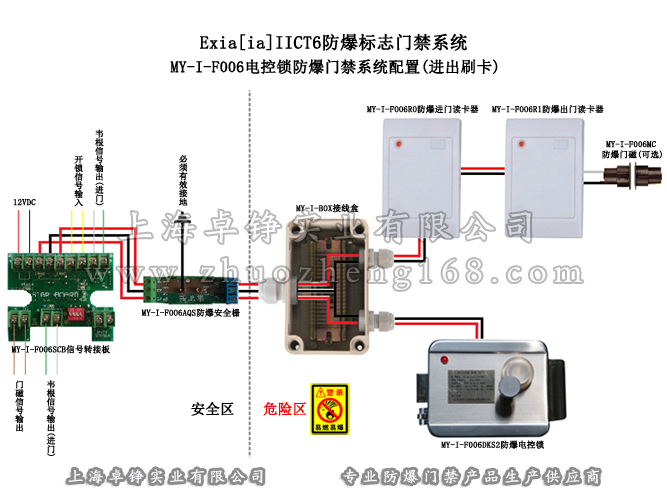

进出刷卡型系统图 |
|
| |
MY-I-F006 防爆电控锁门禁系统，Exia[ia]IICT6 防爆标志，由安装在危险区的防爆电控锁、防爆读卡器、防爆门磁和安装在安全区的门禁控制器、安全栅、电源等组成基本配置，可应用在最危险的乙炔、氢气及其他气体环境，可向下应用在IIBT4、IIBT6环境和IICT3、IICT5环境。根据客户实际需求也可加装联动面板，配置成多门互锁联动防爆门禁。
电控锁防爆门禁系统断电后门也不会自动打开，门外可使用机械钥匙开门，门内锁体集成紧急按钮按下即可开门，适用于弹药库、油库、高危品仓库、实验室、油气管道阀门间等即时断电也需要上锁的危险环境。 |
|
| |
一、电器设备基本防爆知识 |
|
| 1、爆炸性物质的分类 |
2、危险场所的等级划分 |
3、电器设备最高温度组别 |
 |
 |
 |
|
| 二、MY-I-F006本安防爆电控锁门禁系统概述 |
| 目前的防爆门禁有隔爆防爆[ib]和本安防爆[ia]2种。隔爆系统施工方式有2种，采用隔爆管路或防爆线材，这2种施工方式相对复杂和需要较高成本，也只能安装在1区和2区危险场所。本安防爆在布线施工上则相对简易，只需要对线路做简单的防护即可，本安防爆也是 可以安装在0区危险场所的防爆技术。MY-I-F006防爆电磁锁门禁系统全部产品均为本安防爆，防爆标志为最高的Exia[ia]IICT6，可向下应用在IIAT1、IIAT2、IIAT3、IIAT4、IIAT5、IIAT6、IIBT1、IIBT2、IICT3、IIBT4、IIBT5、IIBT6、IICT1、IICT2、IICT3、IICT4、IICT5气体环境，广泛应用于制药、化工、军工等各种防爆区。 |
| 三、MY-I-F006本安防爆电控锁门禁系统设计生产技术标准 |
GB 3836.1—2000 爆炸性气体环境用电气设备第1部分：通用要求
GB 3836.4—4000 爆炸性气体环境用电气设备第4部分：本质安全型“i”
GB 4208—1993 外壳防护等级（IP代码）
GB 10111—1988 利用随机数骰子进行随机抽样的方法
GB 9969.1—88 工业产品使用说明书总则 |
| 四、MY-I-F006防爆电控锁门禁基础配置相关产品介绍及参数
|
 |
1、联网门禁控制器
海量存储 可授权2万张注册卡，可以脱机存储10万条刷卡记录，掉电数据不丢失。
实时监控 实时显示开门信息，可显示开门人员照片,快速查询进门人数和进门区域，电子地图实时显示门状态和开门时间，门长时间未关报警提示。
开门方式 可设置单卡开门，多卡开门(1+N张卡)，群组卡开门，多门联动互锁
通讯方式 TCP/IP 电源功耗 12VDC/100mA |
 |
2、MY-I-F006AQS 安全栅
与标准单片开关安装方式相同可容易安装在卡槽上
外观尺寸 75×82×23mm |
 |
3、MY-I-F006DKS1 防爆电控锁(适用单刷卡器)
电控锁具有安全性高的特点，断电也会处于锁门状态，断电状态下门外使用钥匙即可开门，MY-I-F006DKS1防爆电控锁适用于只安装进门读卡器的门禁系统，门内按钮不管有电还是无电都可以开门，符合消防规范。Exia[ia]IICT6防爆标志电控锁在目前所有防爆锁类中拥有最高防爆等级，适用于工厂非粉尘环境及煤矿以外的任何场所。
安装形式 固定门框 活动门扇 左内开门 左外开门 右内开门 右外开门
安装方式 表面安装 驱动电源 5VDC/140mA 外观尺寸：160×104×36mm |
 |
4、MY-I-F006R0 防爆读卡器
读卡距离 |
>10mm |
读卡类型 |
IC/ID |
通讯距离 |
≥200m |
信号输出 |
485/韦根26、32、34 |
供电电源 |
12VDC/70mA |
外观尺寸 |
76×114×16mm |
|
|
| 五、MY-I-F006防爆电控锁门禁系统可选配置产品介绍
|
 |
1、MY-I-F006DKS2 防爆电控锁(适用进出双向刷卡)
MY-I-F006DKS2防爆电控锁适用于进出门都需要刷卡的门禁系统，门内锁体配置有紧急按钮，不管有电还是无电，破坏有机玻璃盖帽按下即可开门，符合消防规范。 |
 |
2、闭门感应器
磁感接近式，当磁铁端接近开关端至30mm时信号输出常闭，当2者距离超过30mm时信号输出常开。
安装方式 嵌入式 外观尺寸 Φ23×23mm 固定孔径 Φ19mm |
 |

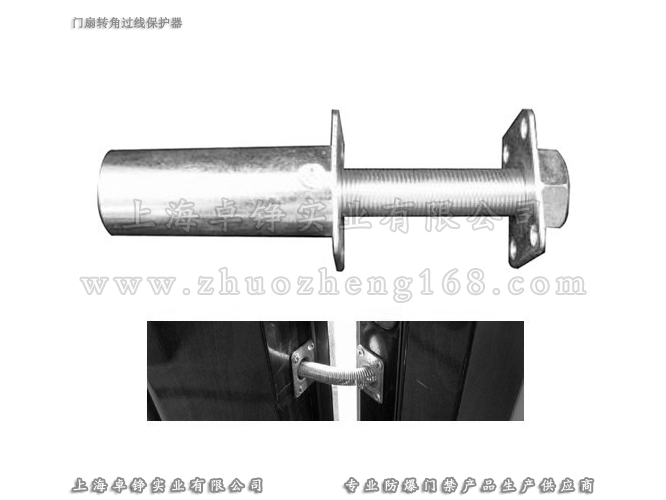

3、过线保护器
套筒弹簧拉伸式，嵌入在门扇和门框内，在开关门时保护转角线缆不被夹断、不被拉断。
安装方式 嵌入式弹簧长度55mm 过线孔径 Φ16mm |
|
|
